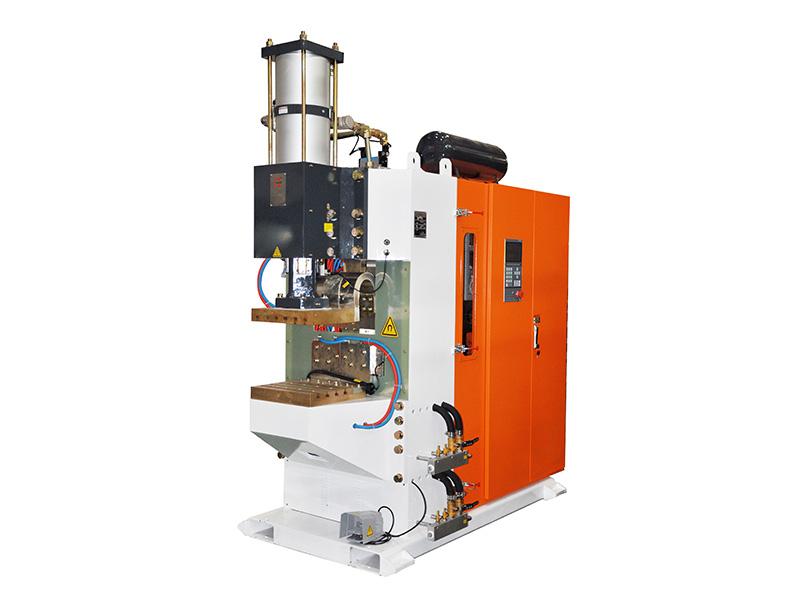

Наименование | Высота | Длина | Ширина |
Размеры | 2454 | 2474 | 1724 |
Наименование | Параметры |
Номинальная ёмкость (кВА) | 1250 |
Электропитание (В/φ/Гц) | 380/ 3 фазы /50ГЦ |
Ток в первичной цепи (А) | 800 |
Номинальный режим работы (%) | 20 |
Мин.вторичное напряжение трансформатора (В) | 12.5 |
Полезный вылет (мм) | 205 |
Расстрояние между сварочными головками (мм) | 380 |
Ход цилиндра (мм) | 150 |
Скорость сварки (сек/шт) | 10сек/шт/мм2 |
Макс.рабочее давление (Н/0.5МПа) | 48000 |
Давление сжатого воздуха (МПа) | 0.6-0.7 |
Расход сжатого воздуха (0.4МПа давление воздуха, ход: 30мм) (л/сварочная точка) | 14.43 |
Расход охлаждающей воды (л/мин) | 70 |
Макс.короткое замыкание трансформатора (кA) | 150000 |
Характеристики
1. Оснащен среднечастотным блоком питания постоянного тока (1025 кВА).
2. Максимальное короткое замыкание тока равно 200 кА.
Общее описание

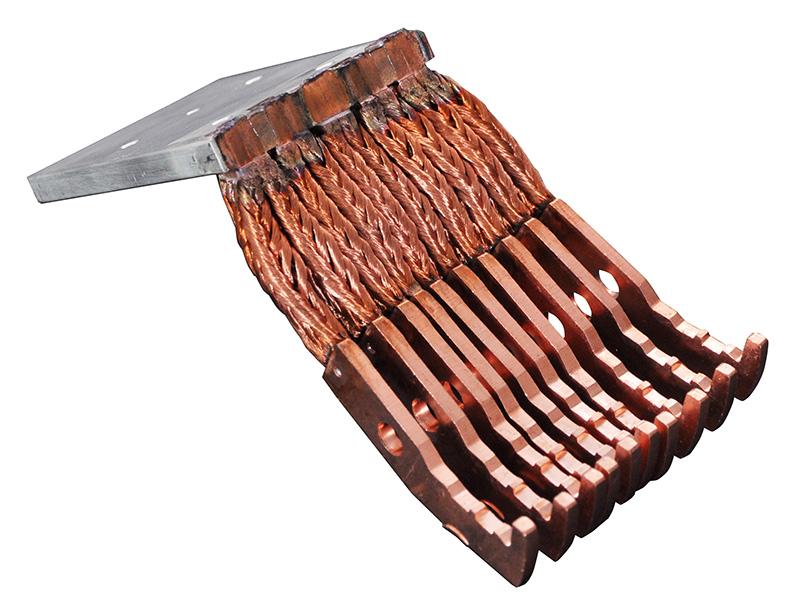

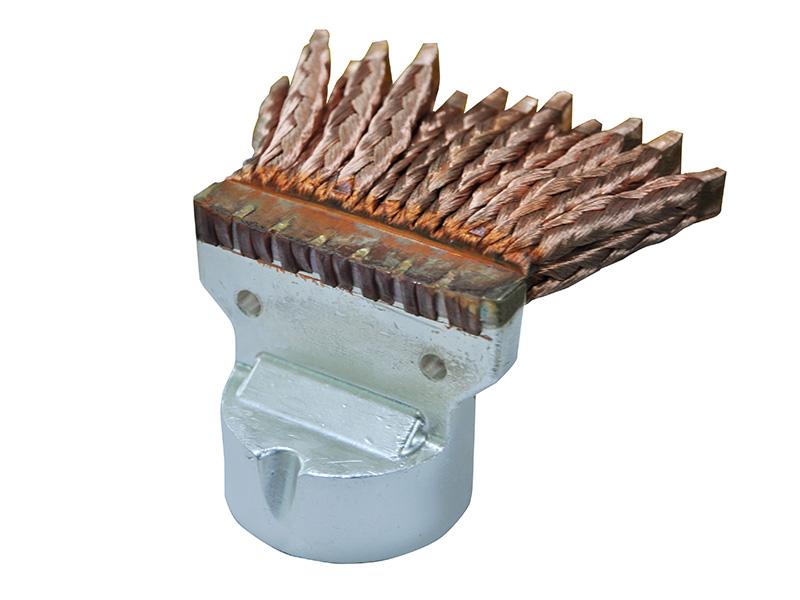

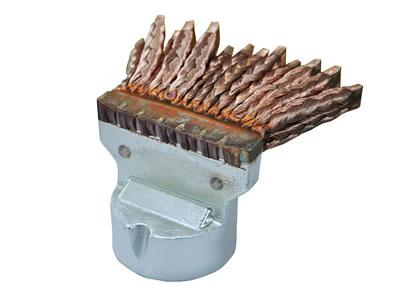

Данное оборудование отличается сварочной системой для электрической шины автоматического прерывателя рамочного типа без твердого припоя. Использует среднечастотный блок питания постоянного тока (1250кВА). Сварочная технология работает используя процесс электросопротивления, который создает диффузионный процесс высокой температуры. Мягкий плетеный провод и вмонтированный медный блок могут быть приварены вместе быстро и точно. Технология широко применяется в производстве электрических шин автоматического прерывателя рамного типа.

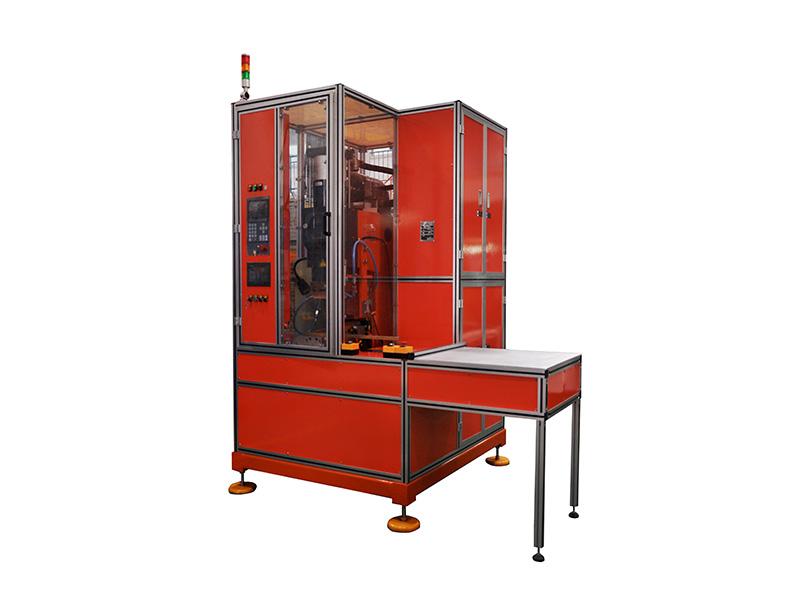

Наименование | Высота | Длина | Ширина |
Размеры | 2842 | 1255 | 1882 |
Наименование | Параметры |
Номинальная ёмкость (кВА) | 880(220*4) |
Электропитание (В/φ/Гц) | 380/ 3 /50 |
Ток в первичной цепи (А) | 700 |
Номинальный режим работы (%) | 20 |
Мин.вторичное напряжение трансформатора (В) | 10.4 |
Полезный вылет (мм) | 300 |
Диаметр/ход катодного цилиндра (мм) | Φ200*80(одноосевой и нерегулируемый) |
Размеры электрода (мм) | Вверх: Φ44*60, головка: 31*12 Вниз: 40*12.5,40*20 |
Размеры обрабатываемой детали (мм) | Медная проволока: 10*9*4,14.3*13.1*4.3 Сборная шина: 46*10(3 кромки), 80*10(5 кромок), 88.5*12(4 кромки) |
Толщина сварки (количество медных проволок/время) | 4 |
Скорость сварки (м/мин) (сек/шт)(время/сек) | 30 |
Рабочее давление верхнего электрода (кгс/0.5MПа) | 1500 |
Рабочее давление нижнего электрода (кгс/14MПа) | 7000 |
Давление сжатого воздуха (МПа) | 0.6~0.7 |
Расход сжатого воздуха (0.4МПа давление воздуха) (л/сварочная точка) | 5.84 |
Расход охлаждающей воды (л/мин) | 24 |
Мощность серводвигателя рабочей арматуры (кВт) | 0.4 |
Спецификация провода первичной цепи (мм2) | 3*90+2*6 |
Макс.короткое замыкание трансформатора (A) | 110000 |
Характеристики
1. Оснащена среднечастотным блоком питания постоянного тока Heron 880кВА.
2. Автоматическая система зажимных приспособлений и подвижная система для оптимизации производства.
Общее описание
Сварочная система специально спроектирована для автоматических выключателей (прерывателей), оснащена среднечастотным блоком питания постоянного тока 880кВА. Сварочная система может обрабатывать две детали за один цикл.
