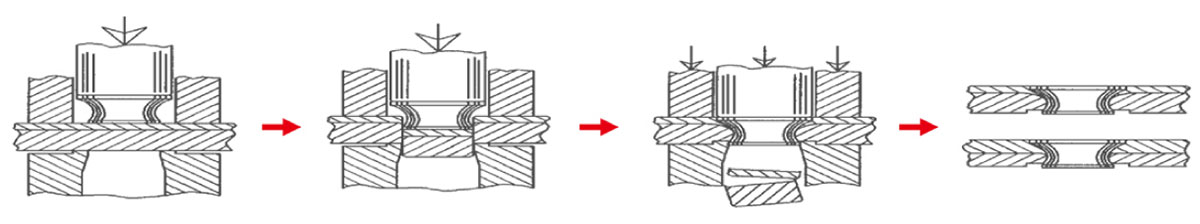

Во время процесса самопроникающей заклепки заподлицо (FSPR) клепальный станок автоматически подает заклепки в клепальную головку. При прессовании материал разрезается и отделяется заклепкой, которая затем спрессовывается и формируется с помощью инструментов под ней, чтобы соединить две части вместе.

Процесс самопроникающей заклепки заподлицо
Процесс самопроникающей заклепки заподлицо

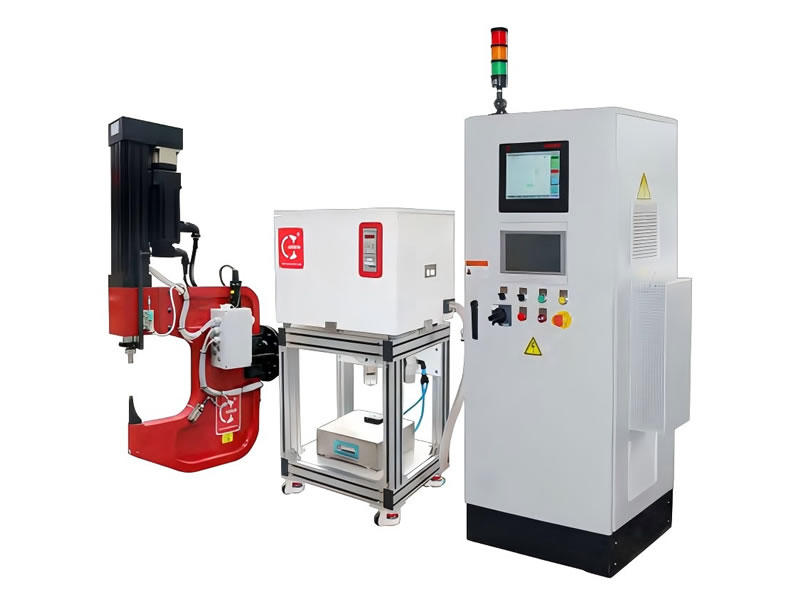

Установка для самопроникающей заклепки заподлицо, модель ZM6-080-C22001
Установка для самопроникающей заклепки заподлицо, модель ZM6-080-C22001

Сервоприводной пистолет ZM6 для самопроникающей клепки заподлицо (FSPR) оснащен встроенным тензометрическим датчиком силы (80 кН), что делает ее идеальным решением для высокоточного клепания с контролем по усилию и перемещению. Данная FSPR-установка оптимизирована по общему весу и занимаемому пространству. Одновременно сбалансированная конструкция центра тяжести обеспечивает отличные рабочие характеристики при интеграции с роботизированными манипуляторами.

Характеристики
Номер модели ZM6-080-C22001
Питание (В/ф/Гц) 220/1/50
Максимальное давление воздуха МПа 0,5
Усилие прессования кН 80
Общий ход мм 100
Рабочий ход мм 10
Габариты (Д×Ш×В): мм 827x213x1526

Особенности:
  • Обеспечивает сокращение расстояния от края до заклепки до 40% по сравнению с традиционными системами самопробивной заклепки (SPR).
  • Поддерживает соединение пакетов материалов общей толщиной до 9,1 мм.
  • Прочность соединения достигает 1800 МПа.
  • Формирование соединений заподлицо и высокой надежности без влияния на последующую конструкцию кузова.
  • Минимальная деформация заготовки позволяет стабильно соединять разнородные материалы, такие как углепластик + алюминий и высокопрочная сталь + литой алюминий.
  • Модульная конструкция обеспечивает быструю смену оснастки и оперативную переналадку.
  • Значительно сниженная частота смены инструмента по сравнению с традиционной SPR.
  • Встроенный онлайн-контроль качества и замкнутое контурное управление обеспечивают оценку в реальном времени и стабильность процесса.

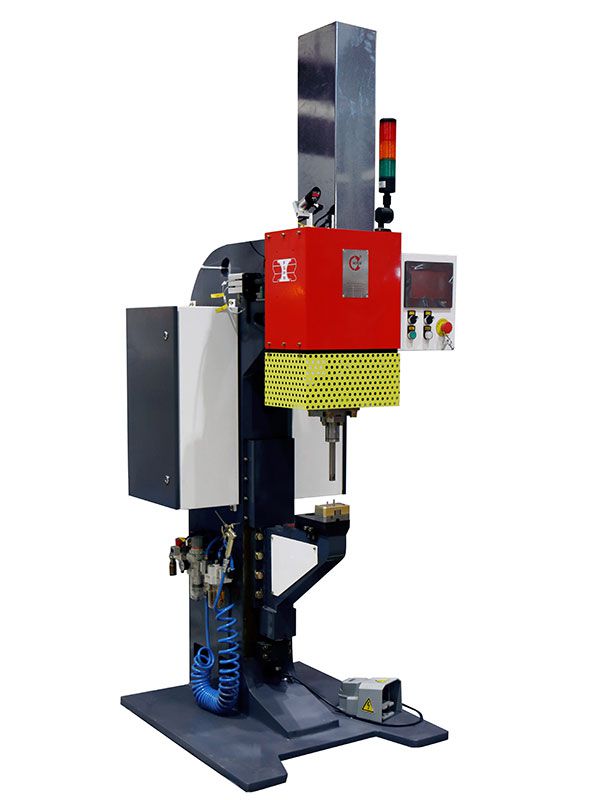

Стационарная клепальная машина (автоматическая запрессовка), ZMY-008-001-18002
Стационарная клепальная машина (автоматическая запрессовка), ZMY-008-001-18002

Стационарная клепальная машина имеет напольную конструкцию, обладает хорошей жесткостью корпуса. Процесс прессования осуществляется пневмогидравлическим силовым цилиндром.

Технические характеристики
Модель ZMY-008-001-18002
Источник питания В/Φ/Гц 220/1/50
Макс. давление воздуха Мпа 0.6
Усилие прессование кН 74
Длина полного хода мм 100
Рабочий ход мм 12
Габариты (ДxШxВ) мм 800x960x2400

Общие сведения
  • Быстрая скорость работы и высокое усилие прессование
    Сжатый воздух применяется для обеспечения процесса прессования. Благодаря механизму преобразования давления воздуха/масла можно достичь высокой скорости работы и высокой производительности усилия прессования. Усилие прессования также удобно регулируется. Таким образом обеспечивается лучшая производительность по сравнению с традиционными гидравлическими прессующими устройствами.
  • Удобная регулировка и обслуживание
    Выходное усилие прессования регулируется как в процессе с нормальным давлением, так и в процессе с повышенным давлением, что может быть достигнуто простой регулировкой входного давления воздуха; Таким образом, устройство более удобно в обслуживании, и поэтому обеспечивается более низкая стоимость.
  • Автоматическая работа и безопасность
    Стационарный клепальный станок оснащен полностью автоматической системой управления, в которой также предлагается ручной режим с функциями аварийной остановки и толчкового переключателя вверх/вниз. Доступен статус работы в режиме реального времени, что обеспечивает более высокую эффективность и безопасность. Таким образом, сокращается время, затрачиваемое на техническое обслуживание при остановке, что обеспечивает снижение трудозатрат и повышение безопасности.
Заклепочные клещи для промышленного робота, F04-000734
Заклепочные клещи для промышленного робота, F04-000734

Клепальный станок заподлицо имеет высокую степень интеграции и оснащен функциями проверки и контроля. Автоматическое управление достигается за счет простого соединения между клепальной машиной и роботом или рабочей станцией.

Протоколы между клепальными клещами и ПЛК или роботом настраиваются, опции включают profinet, cc-link и т. д.

Технические характеристики
Модель F04-000734
Источник питания В/Φ/Гц 220/1/50
Макс. давление воздуха Мпа 0.5
Усилие прессование кН 80
Длина полного хода мм 100
Рабочий ход мм 10
Габариты (ДxШxВ) мм 1000x1000x2400
