Сварочная система точечной контактной сварки для подножки автомобиля

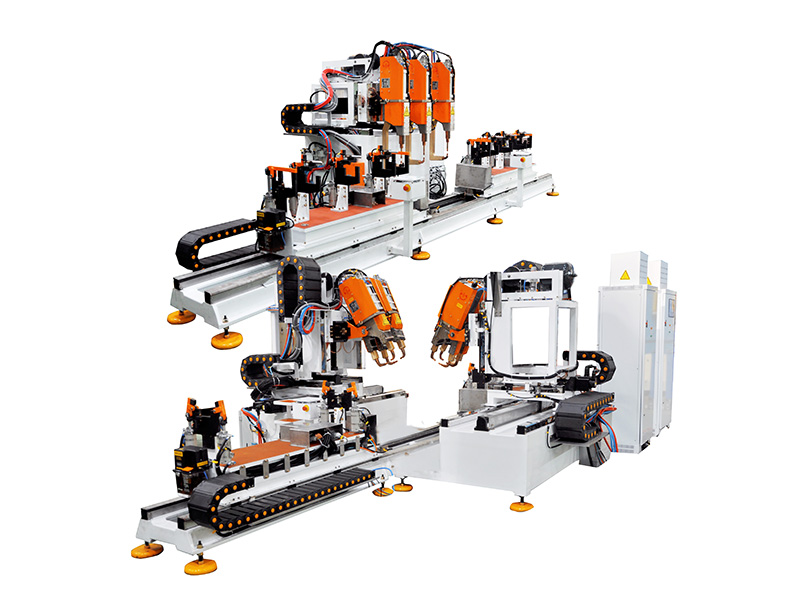

Сварочная машина точечной контактной сварки для подножки автомобиля
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 1900 6000 6000
Технические параметры
Наименование Параметр
Номинальная мощность (кВА) 280КВА
Электропитание (В/φ/Гц) 380 / 3 / 50ГЦ
Ток в первичной цепи (A) 300
Номинальный режим работы (%) 50
Мин.вторичное напряжение трансформатора (В) 5
Диаметр электрода (мм) Φ16

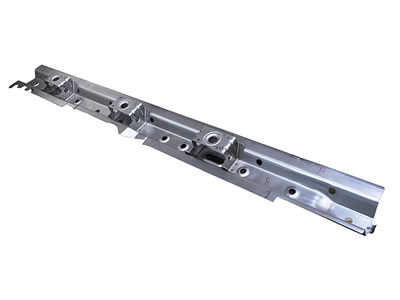

Размеры обрабатываемой детали (мм) 100X220X1700
Толщина сварки (мм) Два слоя стального листа с толщиной 2мм
Скорость сварки м/мин (сек/шт)(время/сек) 50 сек/шт
Макс.рабочее давление (кгс) 250
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.4МПа давление воздуха) (л/сварочная точка) 8
Расход охлаждающей воды (л/мин) 42
Мощность серводвигателя (кВт) 8*1.3+4*1.8
Спецификация провода первичной цепи (мм2) 3*50+2*16; 2 шт.
Макс.короткое замыкание трансформатора (кA) 13

Характеристики
1. Данная сварочная система отличается 8 комплектами сварочных пистолетов, которые напрямую установлены на двух раздельных XYZ системах.
2. Сварочная система может осуществлять синхронизированную сварку несколькими пистолетами и автоматически переносить обрабатываемую деталь при необходимости.

Общее описание
Система точечной контактной сварки для подножки автомобиля Heron была разработана нашими инженерами для производства подножек автомобиля. Оборудование разработано для замены роботизированных электрических машин для контактной точечной сварки прошлого поколения. Данное оборудование значительно повышает эффективность производства.
