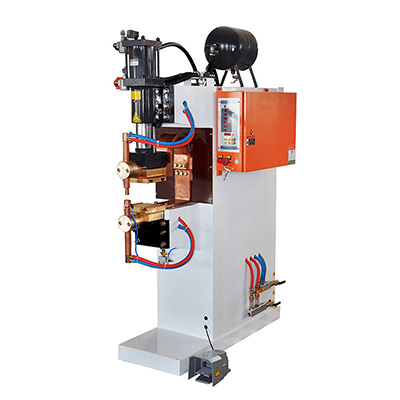

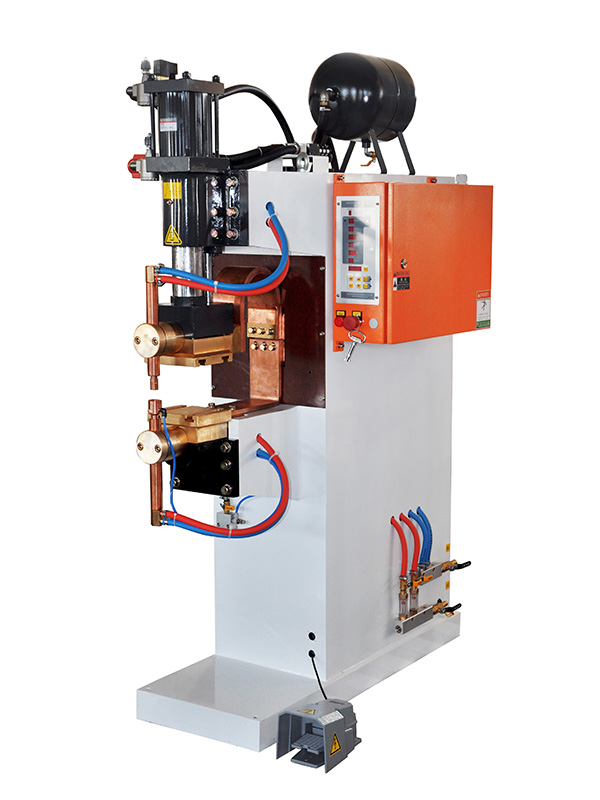

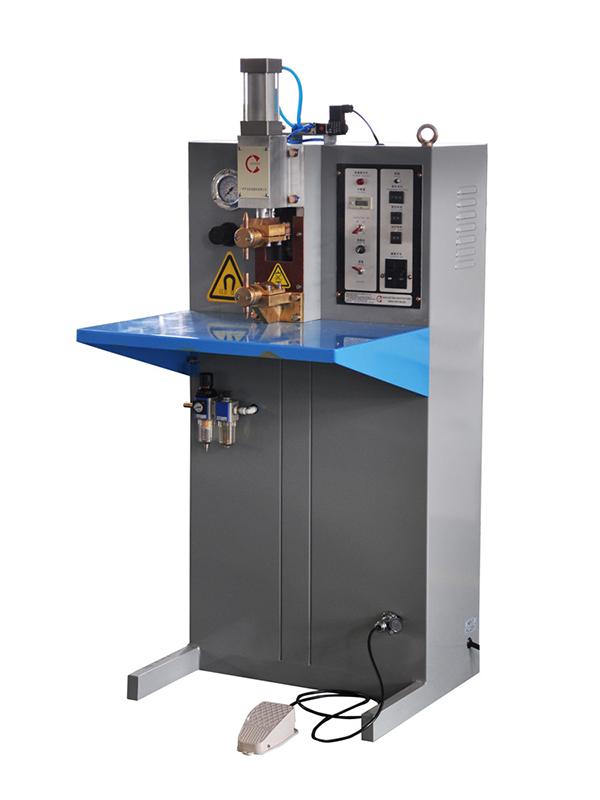

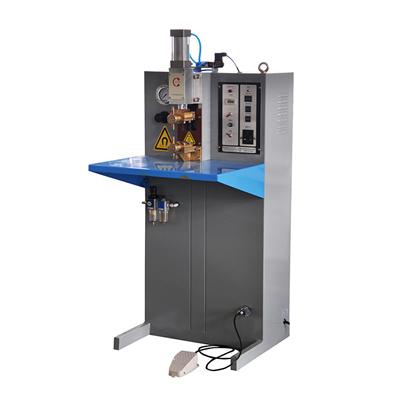

Сварочная машина для конденсаторной контактной точечной и рельефной сварки, 500Дж-8000Дж

  • Сварочная машина для конденсаторной контактной сварки 500Дж/ 1500Дж
  • Сварочная машина для конденсаторной контактной сварки 1500Дж/ 3000Дж
  • Сварочная машина для конденсаторной контактной сварки 4500Дж/ 6000Дж/ 8000Дж

Применение
Главным образом применяется для прецизионной точечной и рельефной сварки маленьких витовых гаек.

Характеристики
1. Диапазон мощностей - 500-8000Дж.
2. Максимальное короткое замыкание тока – в пределах 14-80кA.
3. При давлении воздуха равным 6 бар, сварочное давление – в пределах 1240 – 15000 Н.
4. Круглого сечения направляющие – стандартная конфигурация для сварочного оборудования данной серии.
5. Полезный вылет is 950mm.
6. Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.

Технические параметры
Модель # DR-500-** DR-1500-** DR-1500-** DR-3000-** DR-4500-** DR-6000-** DR-8000-**
Емкость конденсатора μf 5000 15000 15000 30000 45000 60000 80000
Номинальная емкость КВА 2 3 3 5 10 19 15
Электропитание В/¢/Гц 220/1/50 220/1/50 380/1/50 380/1/50 380/1/50 380/1/50 380/1/50
Макс.ток в первичной цепи A 22 14 14 23 26 50 40
Провод первичной цепи мм2 2.5 6 6 16 16 16 25
Макс.короткое замыкание тока кA 22 20 20 28 38 45 65
Номинальный режим работы % 50 50 50 50 50 50 50
Вторичное напряжение холостого хода В 10 10 10 10 10/11.4 10/12 10/12
Размеры сварочного цилиндра ¢*L φ50*50 φ80*60 φ80*60 φ100*60 φ160*80 φ160*100 φ200*150
Макс.рабочее давление @ 0.5МПа Н 600 2500 2500 3900 10000 9500 15000
Давление сжатого воздуха МПа 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7
Расход охлаждающей воды л/мин * * * * * 8 8
Расход сжатого воздуха л/сварочная точка 0.14 1.43 1.43 2.28 5.84 5.84 9.24
Полезный вылет мм 116 315 315 340 420 427 306
Расстояние между сварочными головками мм 115 195 305 301 363 315 401
Размеры электрода мм ¢12 ¢25 ¢25 ¢25 ¢30 ¢30 *
Габариты В(мм) 1228 1370 1460 1460 1810 1900 2370
Д(мм) 670 550 1110 1110 1461 1239 1300
Ш(мм) 550 710 680 680 675 751 1285

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком сварочных машин для конденсаторной контактной сварки 10-120кДж. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, среднечастотных сварочных машин для контактной шовной сварки, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
