| Модель # | DB-220-16008 | |
| Номинальная мощность | кВА | 220 |
| Источник питания | В/Φ/Гц | 380/3/50 |
| Макс. первичный ток | A | 180 |
| Макс. ток короткого замыкания | кА | 38 |
| Макс. рабочее давление | кН | 12 |
| Габариты (ДxШxВ) | мм | 4261x3782x2349 |
| Наименование | Высота | Длина | Ширина |
| Размеры | 2290 | 3250 | 2060 |
| Наименование | Параметры |
| Номинальная мощность (кВА) | 440 |
| Электропитание (В/φ/Гц) | 380/ 3 /50ГЦ |
| Ток в первичной цепи (A) | 350 |
| Номинальный режим работы (%) | 20 |
| Мин.вторичное напряжение (В) | 10.4 |
| Полезный вылет (мм) | 300 |
| Расстрояние между сварочными головками (мм) | 510 |
| Ход цилиндра (мм) | 150 |
| Размеры электрода (мм) | 20X40X50 |

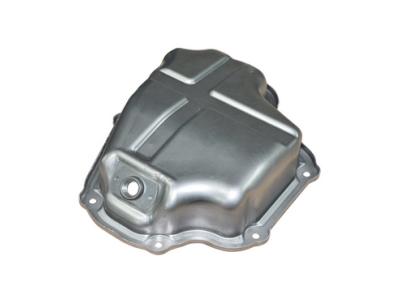

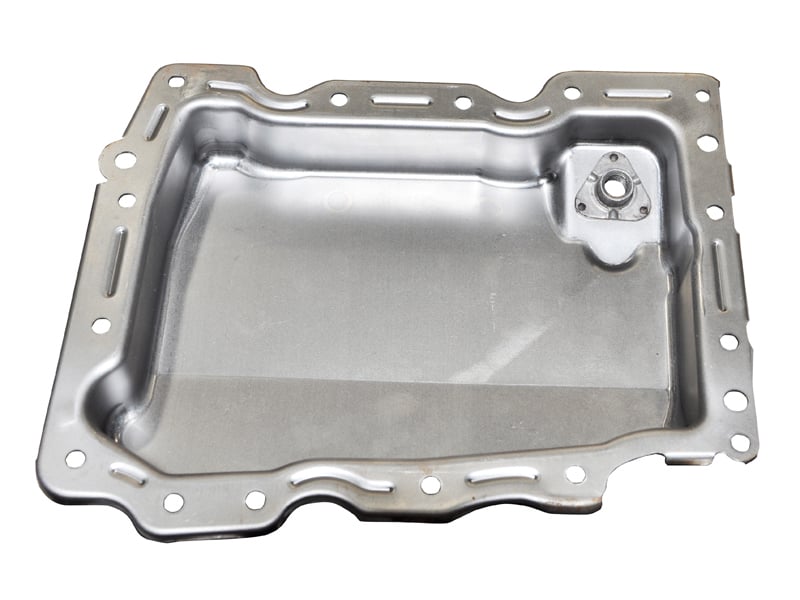

| Размеры обрабатываемой детали (мм) | 60X250X300(масляный поддон) |
| Скорость сварки м/мин (сек/шт)(время/сек) | 10.5 сек/шт |
| Макс.рабочее давление (кгс/0.5МПа) | 1500 |
| Давление сжатого воздуха (МПа) | 0.6~0.7 |
| Расход сжатого воздуха (0.4МПа давление воздуха) (л/сварочная точка) | 14 |
| Расход охлаждающей воды (л/мин) | 24 |
| Спецификация провода первичной цепи (мм2) | 3*50+2*16 |
| Макс.короткое замыкание трансформатора (кA) | 67000 |
Характеристики

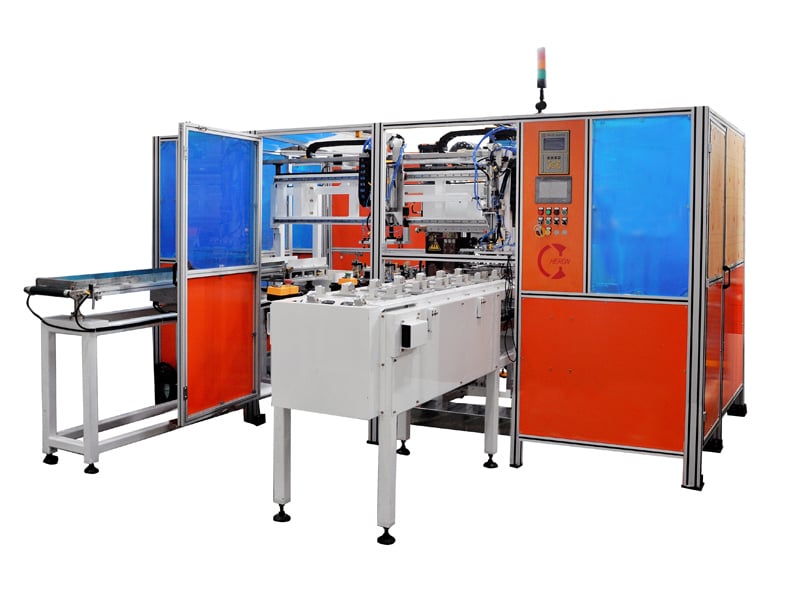

1. Данная сварочная машина оснащена поворотной площадкой с 4 станциями, что максимально увеличивает производительность.
2. Сварочная машина использует среднечастотную сварочную систему.
3. Две автоматические системы загрузки и испытания гаек.

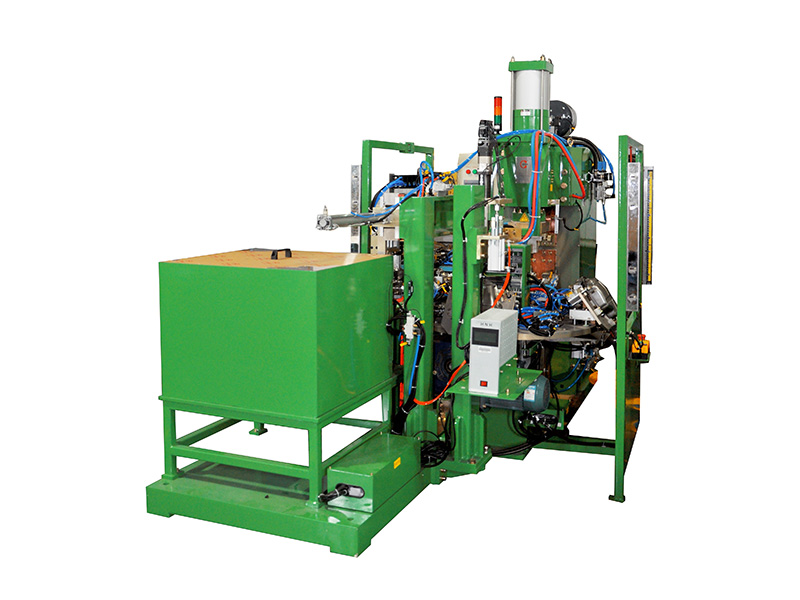

Общее описание
Контактная сварочная машина характеризуется ручной загрузкой штамповальных деталей, автоматической системой загрузки и сварки масляного сопла и функцией автоматического заклепывания и оперативного испытания.
