Система контактной сварки для устройства отключения автоматического выключателя

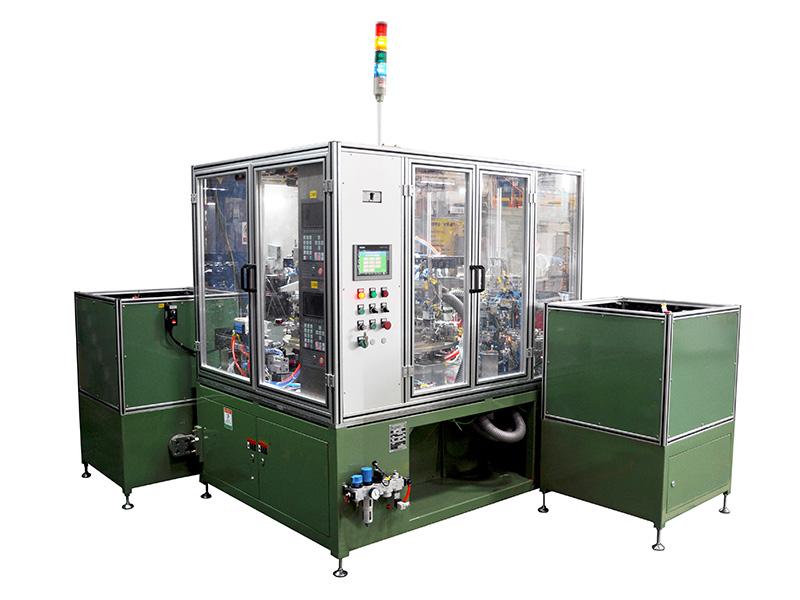

Восьми-станционная автоматическая контактная сварочная машина для магнитного выключателя

Запрос от
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 1904 2550 3113
Основные технические параметры
Наименование Параметры
Количество сварочных машин 2
Номинальная ёмкость (кВА) 110(55*2)
Электропитание (В/φ/Гц) 380/ 3 /50ГЦ
Ток в первичной цепи (А) 136
Номинальный режим работы (%) 20
Мин.вторичное напряжение трансформатора (В) 8.9
Тип рабочей станции/Кол-во рабочих станций Тип вращающегося диска/8 станций
Диаметр *ход цилинда (мм) Φ40*15
Размеры электрода (мм) 8*8*100

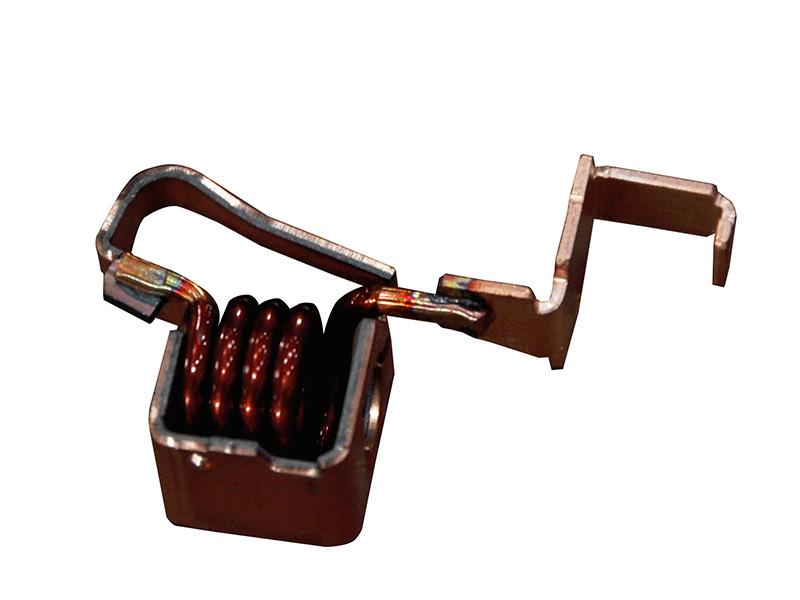

Размеры обрабатываемой детали (мм) Диаметр катушки Φ1.4~2.2, толщина рамной пластины 1.2, толщина зажимной платы 1.2
Толщина сварки (мм) Φ1.4~2.2+ 1.2+ 1.2
Скорость сварки (м/мин) (сек/шт) 4.8сек/шт
Рабочее давление (кгс/0.5МПа) 50
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.4Мпа давление воздуха) (л/сварочная точка) 10
Расход охлаждающей воды (л/мин) 12
Мощность двигателя индексаторов (кВт) 1.5
Спецификация провода первичной цепи (мм2) 3*25+2*16
Макс.короткое замыкание трансформатора (A) 19800; 2 шт.

Характеристики
1. Данная сварочная система оснащена тремя автоматическими системами подачи и тремя среднечастотными конденсаторными сварочными машинами с постоянным током 4000ГЦ.
2. Сварочная машина создана с арматурой автоматического позиционирования для осуществления сварки с различных углов с помощью автоматической системой передачи.

Общее описание

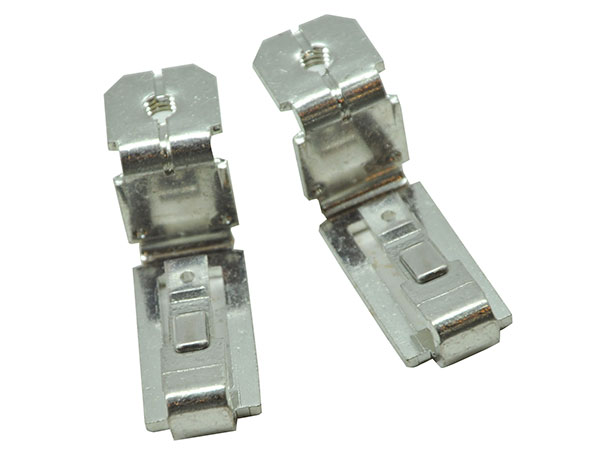

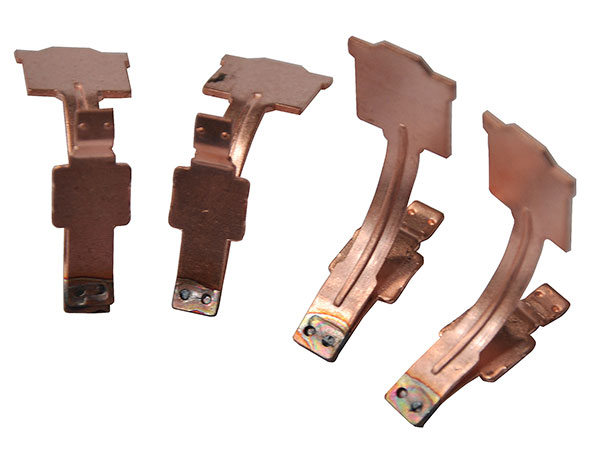

Оборудование создано для сварки трех частей устройств для отключения автоматического выключателя. Сварочная система способна быстро осуществлять подачу, позиционирование и сварку – все эти процессы выполняются автоматически, благодаря чему значительно повышается эффективность производства.

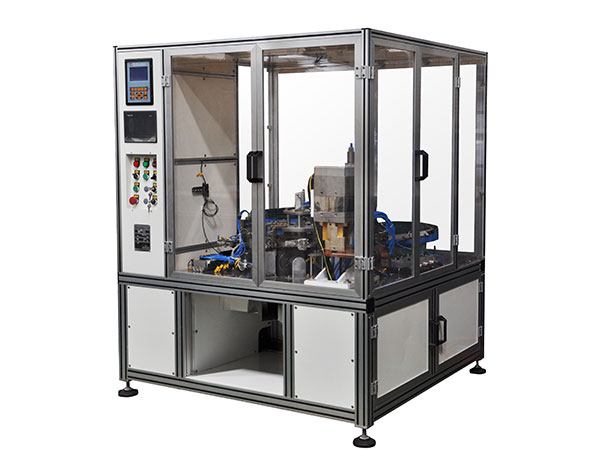

Аппарат MFDC для сварки сопротивлением мощностью 55 кВА с 6 станциями, DB-55-13010

Запрос от
Модель # DB-55-13010
Номинальная мощность кВа 55
Источник питания В/Φ/Гц 380/3/50
Макс. первичный ток A 45
Макс. ток короткого замыкания кА 18
Макс. рабочее давление кН /
Габариты (ДxШxВ) мм 1460x1350x1727

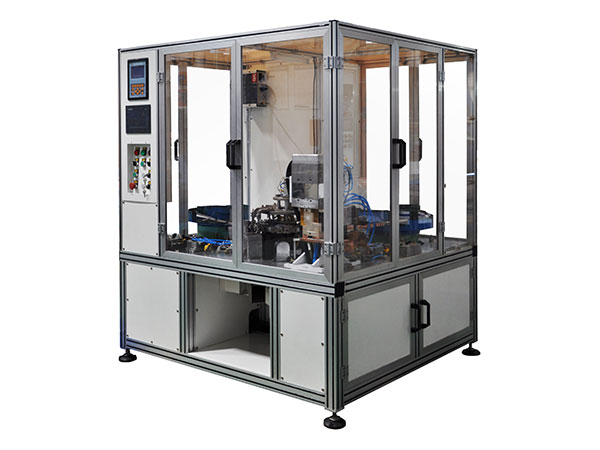

Аппарат MFDC для сварки сопротивлением мощностью 55 кВА с 6 станциями, DB-55-13009

Запрос от
Модель # DB-55-13009
Номинальная мощность кВа 55
Источник питания В/Φ/Гц 380/3/50
Макс. первичный ток A 45
Макс. ток короткого замыкания кА 18
Макс. рабочее давление кН /
Габариты (ДxШxВ) мм 1460x1350x1727

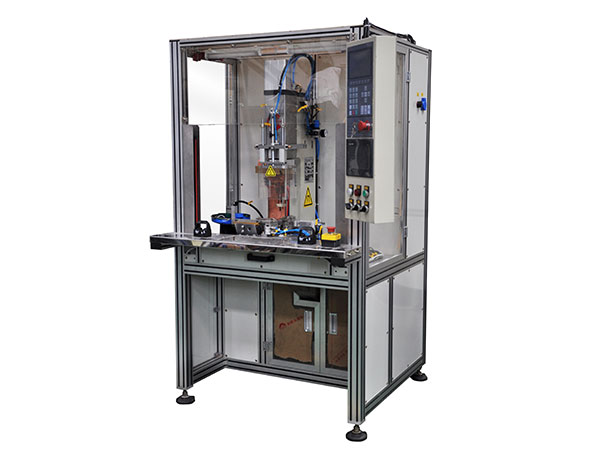

11Полностью автоматический сварочный аппарат мощностью 110 кВА для сварки контакта с серебряным наконечником, DB-110-14007

Запрос от
Модель # DB-110-14007
Номинальная мощность кВа 110
Источник питания В/Φ/Гц 380/3/50
Макс. первичный ток A 100
Макс. ток короткого замыкания кА 27
Макс. рабочее давление кН 3.8
Габариты (ДxШxВ) мм 1000x1132x1802

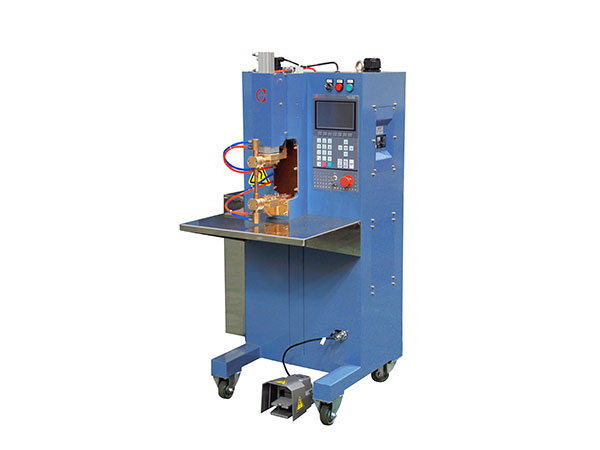

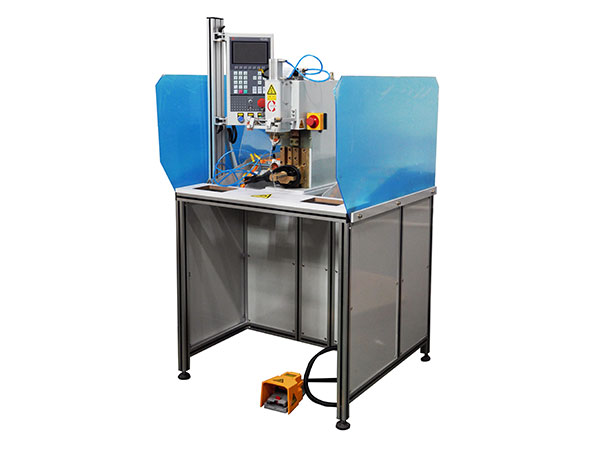

Настольный сварочный аппарат MFDC мощностью 165 кВА, DB-165-20025

Запрос от
Модель # DB-165-20025
Номинальная мощность кВа 165
Источник питания В/Φ/Гц 380/3/50
Макс. первичный ток A 210
Макс. ток короткого замыкания кА 30
Макс. рабочее давление кН 7.7
Габариты (ДxШxВ) мм 1090x960x1988

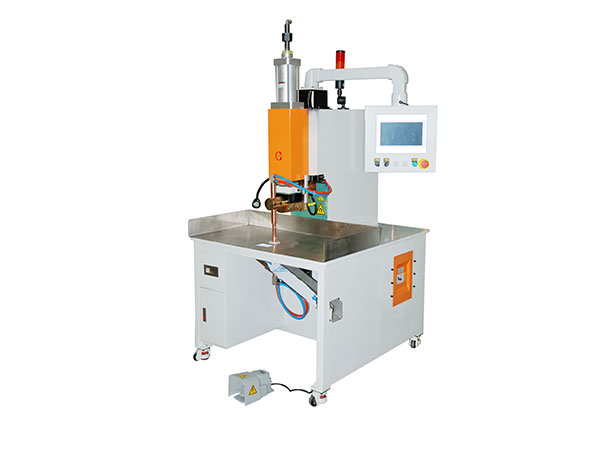

Настольный сварочный аппарат MFDC 55 кВА, DB-55-14108

Запрос от
Модель # DB-55-14108
Номинальная мощность кВа 55
Источник питания В/Φ/Гц 380/3/50
Макс. первичный ток A 37
Макс. ток короткого замыкания кА 18
Макс. рабочее давление кН 2.5
Габариты (ДxШxВ) мм 822x657x1345

Настольный сварочный аппарат MFDC 55 кВА, DB-55-14105

Запрос от
Модель # DB-55-14105
Номинальная мощность кВа 55
Источник питания В/Φ/Гц 380/3/50
Макс. первичный ток A 37
Макс. ток короткого замыкания кА 18
Макс. рабочее давление кН 2.5
Габариты (ДxШxВ) мм 1000x995x1685
